تنظیم کردن پس زمینه
تنظیم کردن پس زمینه‌ی نماها
شما می توانید تصاویر مختلفی را به پس زمینه‌ی نماها وارد کنید تا از آنها به عنوان الگویی برای ساختمان هواپیما استفاده نمایید. هر نما می تواند پس زمینه‌ی خودش را داشته باشد. بنابراین شما می توانید یک تصویر متناظر را در نماهای Front,Left و Top وارد کنید تا از آن برای مدل سازی هواپیما کمک بگیرید.
تنظیمات مربوط به پس زمینه‌ی نماها
1. نشانگر موس خود را به طرف نمای Top برده و بر روی آن راست کلیک کنید تا فعال شود.
2. از منوی اصلی، Views را انتخاب کرده و گزینهی viewport background را انتخاب نمایید.
نکته: همچنین می توانید از کلید ترکیبی Alt+B استفاده کنید.
3. در جعبه‌ی viewport Background و در قسمت Background Source، بر روی گزینهی Files کلیک کنید.

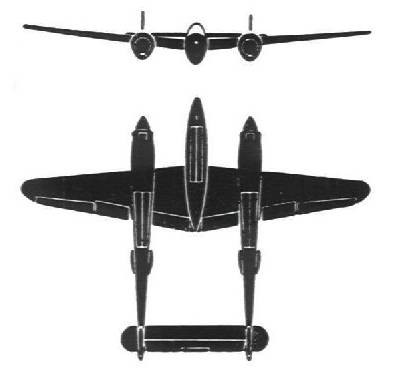

4. مسیر \tutorials\modeling\p38_lightning را دنبال و فایل p38topview.jpg را انتخاب کرده و بر روی Open کلیک نمایید.
5. در قسمت Aspect Ratio، گزینهی Bitmap Match را انتخاب کرده و بر روی Ok کلیک کنید.

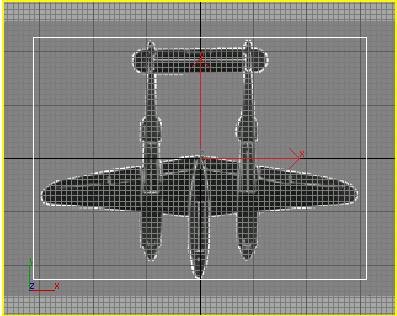

طرح یک هواپیما از نمای بالا در نمای Top پدیدار می شود.
نمای Top عکس پس زمینه‌ی مربوط به نمای بالا را نمایش می دهد.
6. با فشار دادن کلید G خط های شبکه بندی را از نما حذف کنید.
7. از منوی اصلی و Views ، گزینهی viewport Background را انتخاب کنید تا پنجره‌ی viewport Background باز شود.
8. در پایین و سمت چپ پنجره بر روی پیکان بخش مربوط به viewport کلیک کنید و از لیست به تصویر کشیده شده Left را انتخاب نمایید.
نمای Left فعال می شود.
9. بر روی Files کلیک کرده و فایل p38leftview.jpg را انتخاب کنید. گزینهیMatch Bitmap را انتخاب کرده و بر روی Ok کلیک نمایید. سپس خط های شبکه بندی نمای Left را حذف کنید.
10. بر روی نمای Front راست کلیک کنید و Alt+B را فشار دهید تا پنجره‌ی viewport Background باز شود. بر روی Files کلیک کرده و فایل p38frontview.jpg را انتخاب کنید. گزینهی Match Bitmap را انتخاب کرده و بر روی Ok کلیک نمایید. همچنین خط های شبکه بندی نمای Front را حذف کنید.

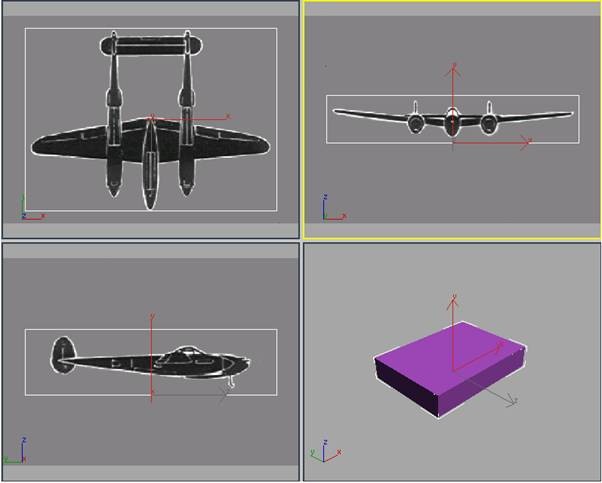

هر سه تصویر در نماهای مربوطه نمایش داده شده اند.
در ادامه با استفاده از zoom و pan، تصاویر هر سه نما را با جعبه‌ی تنظیم کننده به طور دقیق تری تطابق می دهید تا مطمئن شوید هر سه نما در یک مقیاس قرار داشته و هر تصویر دقیقا در مرکز جعبه قرار گرفته است.
کالیبره کردن نماها

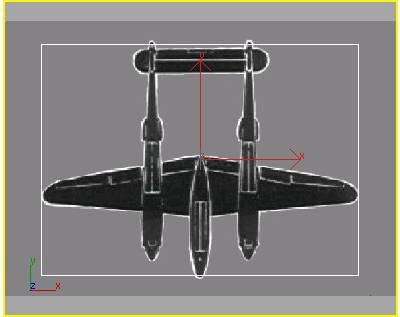

1. در قسمت navigation controls، بر روی Zoom کلیک کنید. با استفاده از این ابزار نمای Top را به گونه ای تنظیم کنید که عرض جعبه با عرض بال های هواپیما تطبیق داده شود.
2. با استفاده از ابزار Pan، جعبه را در همان نمای Top دقیقا در مرکز تصویر قرار دهید.

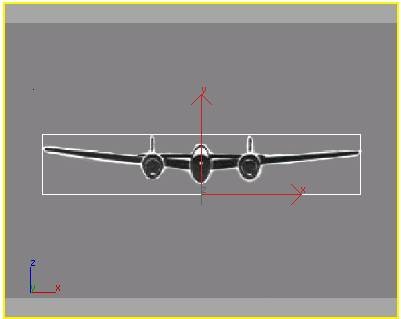

4. در نمای Front با استفاده از ابزار Zoom ، طول جعبه را با طول بال های هواپیما تطبیق دهید. چون چرخ های هواپیما در تصویر قابل رؤیت نیستند، با استفاده از ابزار pan، بالای جعبه را با بالای سکان ها هم تراز کنید.

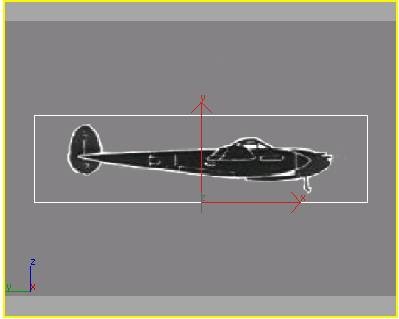

5. نمای Left را نیز با استفاده از ابزار های Pan و Zoom مانند تصویر زیر با جعبه تطابق دهید.
همچنین می توانید برای بزرگ تر کردن و جا به جا کردن تصاویر پس زمینه، مراحل زیر را دنبال کنید.
1. نمای Top را فعال کنید و Alt+B را فشار دهید. پنجره‌ی viewport Background باز می شود.
2. گزینهی Lock Zoom / Pan را تیک بزنید.
با فعال کردن Lock Zoom/Pan ، تصاویر پس زمینه و اشیاء به یکدیگر قفل می شوند. بنابراین چنانچه شما در قسمت Navigation controls، از ابزار های pan و Zoom استفاده کنید، می توانید بر روی تصاویر و اشیاء زوم کرده یا آنها را جا به جا کنید.
3. همین عمل را برای نما های Left و Front تکرار کنید.
تنها زمانی متوجه تغییرات در تصاویر پس زمینه می شوید که از پنجره‌ی viewport Background خارج شوید.
نکته: گاهی اوقات تصویر پس زمینه از حالت تنظیم شده‌ی خود خارج می شود. این مشکل می تواند ناراحت کننده باشد ولی یک راه حل برای رفع این مشکل وجود دارد.
چنانچه یک فایل save شده را باز کردید و متوجه شدید تصاویر پس زمینه در نماها ظاهر نشده اند و یا در موقعیت اصلی خود قرار ندارند ، یک بار دیگر همان فایل Save شده را باز کنید تا مشکل حل شود.
همچنین شما می توانید اشیاء را حرکت دهید تا آنها را با تصویر پس زمینه هم تراز کنید. سپس با استفاده از ابزار Zoom Extents می توانید تصویر را دقیقا در مرکز شیئ قرار دهید.
پنهان سازی جعبه‌ی تنظیم کننده
1. حالا شما دیگر به جعبه‌ی تنظیم کننده احتیاجی ندارید. بنابراین می توانید آن را پنهان کنید. برای این کار جعبه را در یکی از نماها انتخاب کنید و سپس راست کلیک کرده و از لیست به تصویر کشیده شده گزینهی Hide Selection را انتخاب کنید.
پیوسته می توانید طبق دستورالعمل های گفته شده و با ظاهر کردن جعبه، عمل کالیبره سازی را دوباره و دوباره انجام دهید. برای ظاهر کردن جعبه به Display panel بروید و گزینهی Unhide by Name را انتخاب کنید و سپس از پنجره‌ی باز شده، box را انتخاب نمایید.
ادمه آموزش در لینک زیر
